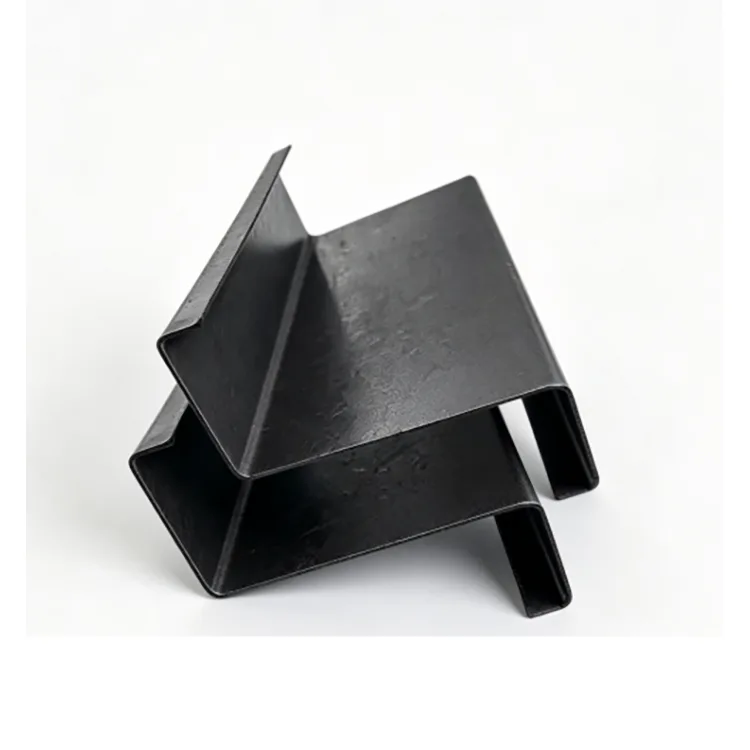

Cruach Rannán Z Fuarfhoirmithe

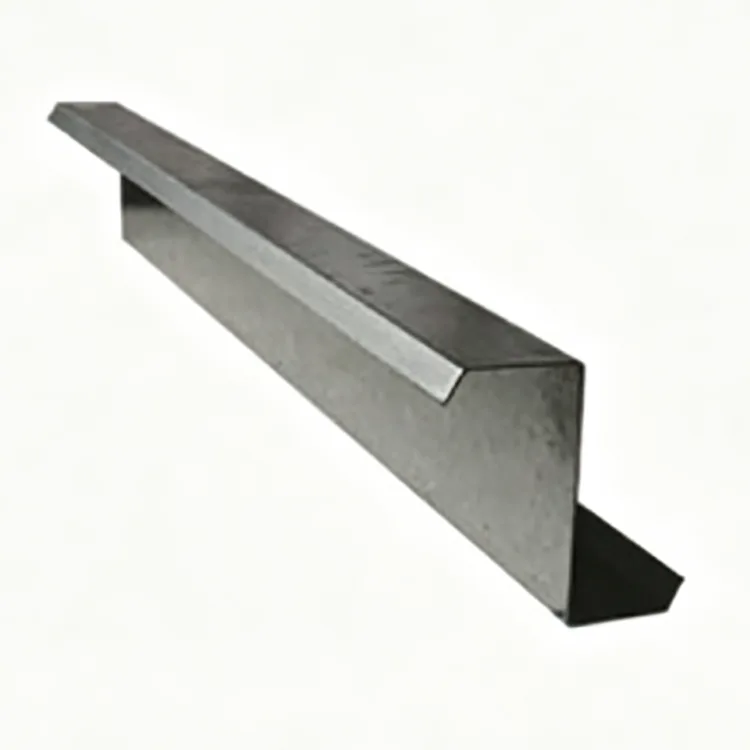

Is éard atá i gCruach Rannóg Fuarfhoirmithe Z ná rannóg cruach ballaí tanaí fuar-fhoirmithe a tháirgtear ó stiall cruach te-rollta trí fhoirmiú rolla leanúnach ag teocht an tseomra. Téann an stiall trí seastáin fhoirmithe iolracha agus déantar é a mhúnlú de réir a chéile isteach i gcuid Z gan céim te-rollta ard-teocht.

Feabhsaíonn an próiseas foirmithe fuar comhsheasmhacht tríthoiseach agus tugtar isteach cruas oibre sa chruach. Comhcheanglaíonn an chuid mar thoradh air sin meáchan réasúnta íseal le feidhmíocht lúbthachta úsáideach, rud a fhágann go n-úsáidtear go forleathan é le haghaidh purlins díon agus balla i struchtúir chruach éadroma.

Tá buntáiste praiticiúil eile ag an bpróifíl Z-chruthach: ligeann a flanges fritháireamh ar na purlins in aice láimhe forluí. Tá sé seo úsáideach go háirithe ar dhíonta fána mór mar a bhfuil gá le socruithe leanúnacha purlin timpeall an iomaire.

Timpeallacht molta: foirgnimh faoi dhíon faoi iamh, ceardlanna tirim agus stórais gan báisteach díreach, spraeála salann, aigéad nó taise creimneach alcaileach.

Próiseas Táirgthe

Tosaíonn an líne táirgeachta le cigireacht ag teacht isteach ar an gcorna cruach. Tar éis leibhéalta agus díreach a dhéanamh, téann an stiall trí stáisiúin fhoirmithe rolla iolracha, áit a lúbtar é de réir a chéile isteach sa chuid riachtanach Z-chruthach.

Soláthraíonn gearradh Servo CNC an fad comhalta sonraithe, agus is féidir puncháil uathoibríoch a chur leis de réir na líníochtaí struchtúracha. Ansin téann na próifílí críochnaithe trí chigireacht dhíreachú agus tríthoiseach roimh aicmiú, cuachadh agus stóráil.

Cigireacht corna cruach → leibhéalú agus díreachú → foirmiú rolla fuar forásach → Foirmiú Z-alt → gearradh fad seasta servo CNC → puncháil uathoibríoch → díriú → iniúchadh amhairc agus tríthoiseach → cuachadh agus stóráil

Toisc go ndéantar an próifíl a fhoirmiú de réir a chéile seachas a tháirgtear trí ghnáth-rollta te, is féidir toisí ailt, straightness agus suíomhanna poll a rialú go leanúnach le linn táirgeadh.

Sonraíochtaí Croí

Cén Fáth a nÚsáidtear Rannán Z le haghaidh Purlin Díon?

Forluí Díreach ag Iomaire an Díon

Is é an difríocht is soiléire idir alt Z agus alt C cruth na flanges. Ceadaíonn próifíl fhritháireamh Z do bhaill in aice láimhe forluí, rud a d'fhéadfadh cabhrú le leanúnachas a choinneáil tríd an iomaire dín.

Maidir le fánaí dín os cionn 10°, is minic gur rogha phraiticiúil iad purlin Z nuair a bhíonn baill fhorluiteacha mar chuid den dearadh struchtúrach. Laghdaíonn sé seo an gá atá le gearradh breise agus déanann sé an tsuiteáil níos simplí.

Feidhmíocht Lúbthachta Dea le Meáchan Íochtarach

Soláthraíonn an trasghearradh Z-chruthach airíonna rannáin úsáideacha le haghaidh lúbthachta. In éineacht le hardening fuar-oibre, ceadaíonn sé seo alt sách tanaí a úsáid in iarratais cuí díon agus balla purlin.

I gcomparáid le hailt traidisiúnta te-rollta níos troime, is féidir leis an meáchan níos ísle riachtanais iompair, ardaithe agus suiteála a laghdú.

Straightness Comhsheasmhach agus Staid Poll

Úsáideann an líne táirgthe foirmiú rolla forásach, gearradh CNC agus díriú ina dhiaidh sin. Cuidíonn sé seo le straightness próifíl a rialú agus casadh.

Maidir le purlins le poill bolt réamh-phunched, tá suíomh cruinn poll tábhachtach toisc go bhféadfadh earráidí difear a dhéanamh ar an nasc idir an purlin agus an príomh-fhráma cruach. Is féidir leis an réamhphuncháil sula seachadadh an obair ghearradh agus druileála ar an láthair a laghdú.

Costas níos ísle do Thionscadail Thirim Dhíon

Soláthraítear an táirge caighdeánach mar chruach dubh nádúrtha gan sciath ghalbhánuithe. I gcás foirgnimh thirim faoi iamh nach bhfuil gá le cosaint bhreise ó chreimeadh, seachnaíonn sé seo an costas breise a bhaineann le hailt ghalbhánuithe Z.

Má tá an foirgneamh faoi lé báisteach, comhdhlúthú, spraeála salainn nó meáin chreimneach, ba cheart leagan cosanta creimeadh a shonrú ina ionad.

Gearradh agus Táthú Áisiúil

Toisc nach bhfuil aon sciath ghalbhánuithe ag an táirge caighdeánach, tá oibríochtaí gearrtha agus táthú traidisiúnta simplí. Tá sé seo úsáideach le linn tionscadal déanta laistigh agus athchóirithe nuair a d’fhéadfadh go mbeadh gá le hobair choigeartaithe áitiúil nó le hobair nasctha.

Feidhmchláir tipiciúla

Úsáidtear an táirge go príomha le haghaidh:

Purlins díon i bhfoirgnimh cruach éadroma

Díonta trádstórais le fána mór

Córais díon ceardlann tionsclaíoch

Foirgnimh lóistíochta agus stórála faoi dhíon

Frámaíocht tánaisteach ballaí agus dín

Córais imfhálú cruach éadrom

Tionscadail athchóirithe mhonarcha faoi dhíon

Is ball struchtúrach tánaisteach é cosúil le purlin, seachas athsholáthar ar phríomhcholúin nó léasacha príomhúla foirgnimh.

Feidhmchláir Fíor-Thionscadail

Cás 1: Z Purlins le haghaidh Stóras Lóistíochta Laistigh Mórfhána

Chlúdaigh an tionscadal stóras loighistic iata 50,000 m² le fána dín 12°. Bhí an foirgneamh faoi iamh go hiomlán agus in úsáid i dtimpeallacht thirim laistigh gan nochtadh díreach báisteach.

Ba iad na príomhriachtanais ná forluí díreach purlin ag an iomaire dín, costas rialaithe struchtúir cruach, am suiteála níos giorra agus riosca laghdaithe fadhbanna ailíniú painéil dín.

Ba é an t-ábhar a roghnaíodh ná Q355B Fuarfhoirmithe Z Cuid Cruach, Z160–Z200, le tiús bhalla 1.8–2.0 mm agus poill bolta réamhphunched.

D'fhéadfadh na hailt Z forluí go díreach, rud a ligeann do bhaill an iomaire fanacht leanúnach agus laghdú ar obair ghearradh agus modhnuithe ar an láithreán. Laghdaíodh an t-am suiteála 30%.

Chuidigh casadh íseal na bpróifíle leis na painéil díon cruach dath-brataithe suí níos cothroime, ag laghdú bearnaí a d'fhéadfadh cur le sceitheadh ​​uisce. Laghdaigh na baill níos éadroime freisin riachtanais iompair agus ardaithe, agus bhí an costas struchtúr cruach iomlán 21% níos ísle ná an réiteach cruach te-rollta.

Glacadh leis an tionscadal agus tá sé fós i seirbhís laistigh gan fadhbanna a bhaineann le meirge.

Cás 2: Uasghrádú Imfhálú Cruach Éadrom i gCeardlann Tionscail

Bhain an dara tionscadal le hathchóiriú ar mhonarcha níos sine. Bhí gá le struchtúir imfhálú cruach éadroma nua taobh istigh den cheardlann, le fána díon sách mór agus timpeallacht thirim, aeráilte faoi dhíon.

Ba é an táirge a roghnaíodh ná Q235B Fuarfhoirmithe Z Cuid Cruach, Z120–Z140.

Seachadadh na baill réidh le haghaidh tionóil gan próiseáil thánaisteach fhairsing. Tháinig an struchtúr forluiteach Z-chruthach le fána an dín agus chabhraigh sé le córas imfhálaithe cothrom agus cobhsaí a chothabháil.

Chabhraigh na baill éadroma freisin leis an gcostas athchóirithe a choinneáil faoi smacht agus an obair shuiteála a ghiorrú taobh istigh den mhonarcha a bhí ann cheana féin.

Z Treoir Roghnaithe Rannóige

Fána díon:

Maidir le fánaí dín os cionn 10°, is rogha tosaíochta iad na codanna Z nuair a bhíonn gá le purliní forluiteacha. I gcás fánaí sách éadomhain, is féidir purlins C a mheas freisin ag brath ar an dearadh struchtúrach.

Grád ábhair:

Tá Q235B oiriúnach d'fheidhmchláir ghinearálta éadroma purlin agus imfhálú. Le haghaidh raonta níos mó, ualaí gaoithe nó sneachta níos airde agus riachtanais struchtúracha níos déine, is féidir Q355B a roghnú mar aon le méid alt cuí agus tiús balla.

Méid na rannóige:

Is féidir Z100–Z140 a mheas le haghaidh struchtúir thánaisteacha díon agus balla níos éadroime. Tá Z160–Z200 oiriúnach do go leor feidhmchlár caighdeánach trádstórais agus ceardlainne. Is féidir Z220–Z300 a úsáid nuair a éilíonn an dearadh struchtúrach codanna níos mó.

Tiús balla:

Is é an raon atá ar fáil ná 1.2-3.0 mm. Ba cheart an tiús deiridh a chinneadh ó réise, spásáil purlin, ualach gaoithe, ualach sneachta, coinníollacha ceangail agus ríomh struchtúrach seachas méid na hailt amháin.

Timpeallacht:

I gcás foirgnimh faoi dhíon tirim, faoi iamh, is féidir le cruach nádúrtha dubh Z rogha éifeachtach ó thaobh costais a sholáthar. I gceardlanna le ard-taise nó comhdhlúthú, ba cheart sciath oiriúnach meirge-coisctheach a mheas.

Maidir le foirgnimh lasmuigh, limistéir chósta, struchtúir atá faoi lé báistí nó seideanna talmhaíochta, ní mholtar an leagan nádúrtha de chruach dubh. Ba cheart alt Z ghalbhánuithe nó réiteach eile atá cosanta ar chreimeadh a roghnú.

Cruach Roinn Z Fuarfhoirmithe vs Cuid Cruach C

Ba cheart go leanfadh an rogha ar deireadh an dearadh struchtúrach seachas fána dín amháin. Is í céimseata forluiteach na rannóige Z a phríomhbhuntáiste praiticiúil áit a bhfuil gá le naisc leanúnacha purlin.

Rialú Cáilíochta Monarcha

Maidir le purlins Z, tá comhsheasmhacht tríthoiseach tábhachtach go háirithe toisc go gcaithfidh na hailt ceangal go cruinn leis an bpríomhfhráma cruach agus na painéil díon.

Mar sin clúdaíonn rialú cáilíochta an corna cruach roimh fhoirmiú, agus seiceálacha ina dhiaidh sin le linn foirmiú rolla agus tar éis gearrtha. I measc na bpríomhphointí iniúchta tá grád ábhair, toisí na coda, tiús balla, straightness, casadh, fad gearrtha, riocht imeall agus suíomh poll réamhphunched.

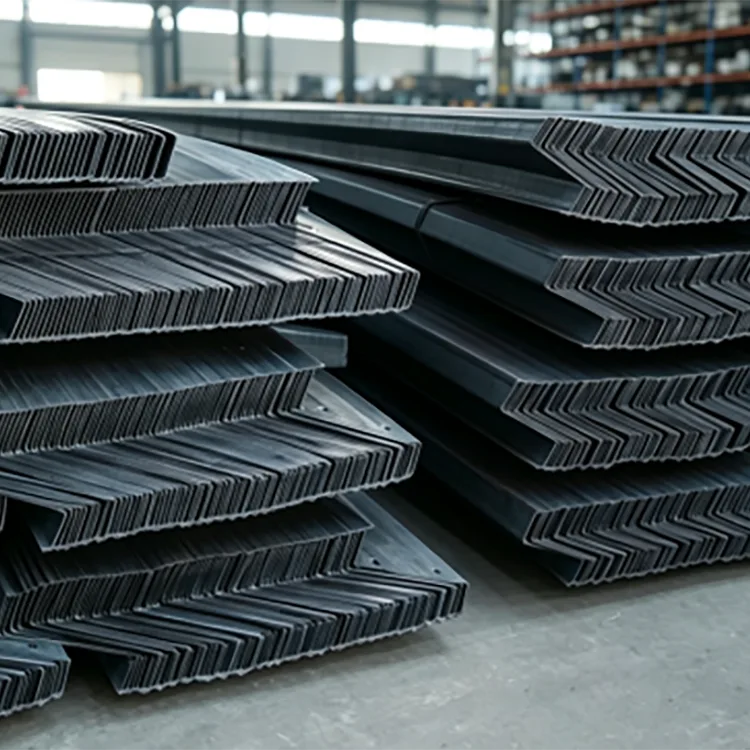

Déantar na próifílí a dhírigh tar éis iad a fhoirmiú chun saobhadh iarmharach a laghdú. Roimh an loingsiú, déantar iniúchadh amhairc agus tríthoiseach ar na baill chríochnaithe agus ansin cuachta de réir riachtanais mhéide agus ordaithe.

Maidir le horduithe baisc, cabhraíonn sé le comhsheasmhacht idir baisceanna táirgeachta éagsúla a choinneáil ar an ngrád ábhartha céanna, sonraíocht alt agus paraiméadair phróiseála.

CCanna

C1: Conas a roghnaíonn mé idir alt Z agus cruach alt C?

Is é an príomh-bhreithniú an díon agus socrú ceangail. Tá rannáin Z an-úsáideach le haghaidh díonta nuair is gá do na purlin in aice láimhe forluí agus leanúint ar aghaidh tríd an iomaire, go háirithe ar fhánaí díonta níos mó. Tá infheidhmeacht ghinearálta níos leithne ag rannóga C agus is féidir iad a úsáid le haghaidh fánaí díonta níos éadomhain ag brath ar an dearadh struchtúrach.

C2: An bhfuil sé éasca casadh le Cruach Roinn Z Fuarfhoirmithe?

Téann cuid Z a mhonaraítear i gceart trí fhoirmiú forásach, méid agus díriú chun casadh agus dífhoirmiú a rialú laistigh de na ceanglais chaighdeánacha is infheidhme. Bíonn tionchar freisin ag méid na rannóige roghnaithe, tiús bhalla, réise agus modh suiteála ar a fheidhmíocht.

C3: An gá purlin Z faoi dhíon a phéinteáil?

Le haghaidh timpeallacht thirim, aeráilte faoi dhíon gan comhdhlúthú suntasach, is féidir an dromchla cruach dubh nádúrtha a úsáid gan sciath breise má cheadaíonn riachtanais an tionscadail é. Le haghaidh ceardlann tais nó limistéir le comhdhlúthú go minic, moltar sciath meirge-coisctheach.

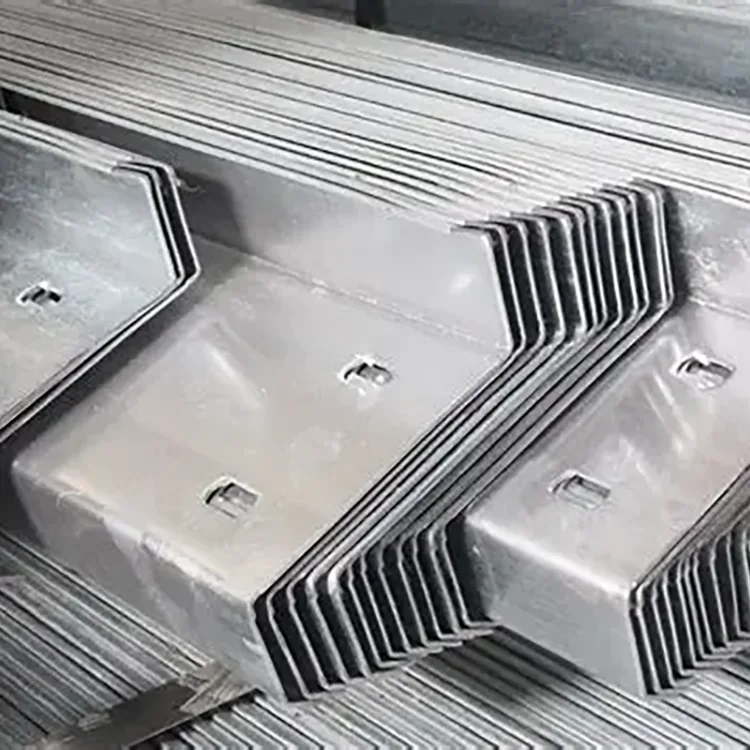

C4: An féidir le hailt Z a sholáthar le poill réamhphunáilte?

Tá. Is féidir poill bolt a phuncháil de réir na líníochtaí struchtúracha sula seoltar na próifílí. Is féidir ciorruithe cúinne agus ciorruithe deiridh uillinneacha a tháirgeadh freisin de réir na sonraí ceangail riachtanacha.

C5: An féidir an fad a shaincheapadh?

Tá. Go ginearálta tá an soláthar caighdeánach laistigh de 6-12 m, agus is féidir faid sheasta neamhchaighdeánach a tháirgeadh de réir líníochtaí tionscadail agus riachtanais ghearrtha.

C6: An féidir cruach alt dubh nádúrtha Z a úsáid lasmuigh?

Ní mholtar nochtadh díreach lasmuigh, báisteach, spraeáil salainn cósta nó timpeallachtaí creimneach. Sna coinníollacha seo, ba cheart go mbreathnófaí ar ailt Z ghalbhánuithe nó atá cosanta ar chreimeadh.
