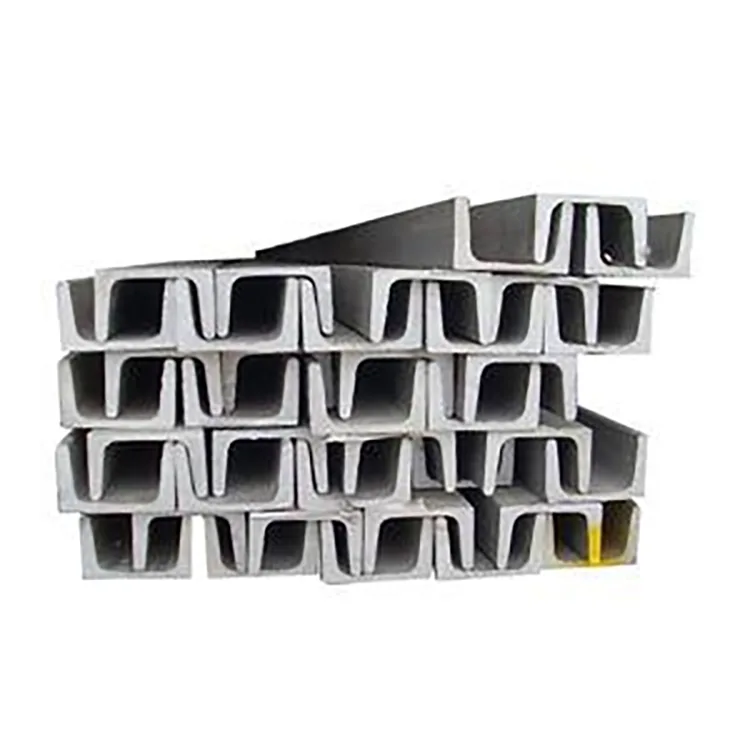

U-Cainéal Galvanized

Roghnaítear Cainéal U ghalbhánuithe nuair a bhíonn cuid cruach oscailte ag teastáil ó thionscadal chun comhpháirteanna a shocrú, a shuíomh nó a thacú lasmuigh seachas feadán dúnta nó gnáth-ghlanán C/Z.

Cruthaíonn an t-alt U-chruthach bonn leanúnach agus flanges taobh le haghaidh boltáil, clampáil agus nasc. Úsáidtear go coitianta é le haghaidh bunanna trealaimh, tacaí píopaí, struchtúir fhótavoltach, frámaí lasmuigh, tacaí leabaithe agus suiteálacha cathrach.

Tá an t-ord déantúsaíochta tábhachtach. Déantar an stiall cruach a rolladh isteach sa phróifíl U riachtanach ar dtús, agus ina dhiaidh sin gearradh agus polladh. Ansin déantar an chuid críochnaithe a réamhchóireáil go ceimiceach agus galbhánaítear an tumadh te. Seachnaíonn an cur chuige seo stiall ghalbhánuithe a lúbadh isteach sa chruth deiridh agus soláthraíonn sé cosaint since don chuid foirmithe, lena n-áirítear an taobh istigh den chainéal U.

Maidir le tionscadail lasmuigh, ní hamháin go bhfuil an meascán ceart "since níos tiús = níos fearr." Ba cheart méid an ailt, grád cruach, tiús bhalla, ualach struchtúrach, timpeallacht nochta agus tréimhse seirbhíse ionchais a mheas le chéile.

Cúrsaí Céimseata Alt

Is é príomhbhuntáiste cainéal U ná a chéimseata oscailte.

Soláthraíonn an t-alt bun dromchla imthacaí leanúnach, agus is féidir an dá flanges taobh a úsáid le haghaidh naisc bolted, teanntáin, lúibíní agus comhpháirteanna suite. Déanann sé seo úsáideach nuair a bhíonn rochtain ag suiteálaithe ar an nasc ón taobh oscailte.

I gcomparáid le rannóg C nó alt Z, tá cainéal U níos áisiúla go ginearálta le haghaidh bunanna trealaimh, tacaí píopaí agus struchtúir suite. Is minice a roghnaítear rannóga C agus Z de réir a n-iompraíochta struchtúracha mar ghrailíní nó mar bhaill frámaithe.

Maidir le tionscadal a bhaineann le trealamh fótavoltach, píblínte lasmuigh nó tacaí innealra, is féidir leis an rannán U mar sin an gá atá le lúibíní fabraice breise a laghdú.

Sonraíochtaí Teicniúla

Cén Fáth a bhFuil Foirm ar dtús agus Galbhánú Níos déanaí?

Maidir leis an gcineál seo táirge, ba cheart an fhoirmiú agus an chuid is mó den déantúsaíocht a chomhlánú roimh ghalbhánú te-tumtha.

Is é an bealach táirgthe:

Cigireacht stiallacha cruach → Leibhéalú → Foirmiú rolla U-phróifíl → Gearradh CNC → Púnáil agus próiseáil cúinne → Straightening → Díreasú → Piocadh → Fluxing → Triomú → Galbhánú te-tumtha → Fuarú / pasivation → Cigireacht since → Iniúchadh deiridh → Pacáil

Ligeann an seicheamh seo don mhonaróir na toisí deiridh U-alt a rialú roimh ghalbhánú.

Ciallaíonn sé freisin go ndéileáiltear le poill, coirnéil agus taobh istigh an phróifíl fhoirmithe mar chuid den chuid críochnaithe seachas a bheith ag brath ar sciath a chaithfidh maireachtáil le hoibríochtaí foirmithe ina dhiaidh sin.

Tar éis galbhánú, ba cheart lúbadh gan ghá nó foirmiú trom a sheachaint. Más gá an t-ábhar a tháthú nó a ghearradh ag an suíomh poist, ba cheart an limistéar since damáiste a ghlanadh agus a dheisiú le sciath cuí saibhir since.

Roghnú an Sciath Sinc

Ba cheart an sciath since a mheaitseáil leis an timpeallacht creimeadh iarbhír.

Tá 85 μm+ oiriúnach mar shonraíocht tosaigh do ghnáthfheidhmchláir lasmuigh i gceantair intíre ina bhfuil an nochtadh measartha measartha.

Le haghaidh 120-180 μm, is féidir an sciath a mheas le haghaidh monarchana tais, áiseanna talmhaíochta agus beostoic, suiteálacha cois abhann agus áiteanna eile le taise níos marthanaí.

Maidir le 200-275 μm, tá an sciath níos troime beartaithe do thionscadail a bhfuil nochtadh níos láidre acu ar chreimeadh, amhail limistéir chósta, calafoirt, áiseanna ceimiceacha agus timpeallachtaí fuíolluisce. Ba cheart an ceanglas beachta brataithe a dhearbhú fós i gcoinne chatagóir creimthe an tionscadail agus an tsonraíocht is infheidhme.

Ní chúitíonn ciseal since níos tibhe do chuid cruach róbheag. Ba cheart measúnú a dhéanamh ar chosaint creimeadh agus dearadh struchtúrach ar leithligh.

Q235B nó Q355B?

Ba cheart go leanfadh an grád cruach an t-ualach struchtúrach seachas an ceanglas since.

Is rogha praiticiúil é Q235B le haghaidh tacaí trealaimh choitianta, lúibíní lasmuigh, tacaí píopaí, struchtúir chúnta fótavoltach agus feidhmchláir chathrach ginearálta.

Is fearr a oireann Q355B d’fheidhmchláir ualaigh níos airde ar nós bunanna trealaimh mhóra, struchtúir thacaíochta níos troime, coinníollacha gaoithe nó sneachta arda agus tionscadail ina bhfuil gá le cruach ard-neart ón dearadh struchtúrach.

Maidir leis an raon táirgí a sholáthraítear, déantar cur síos ar Q355B mar acmhainn ualaigh thart ar 30% níos airde a sholáthar ag an méid roinne céanna i gcoinníollacha dearadh infheidhme. Ba cheart caitheamh leis seo mar chomparáid tionscadail/dearaidh seachas mar riail athsholáthair uilíoch; ba cheart an chuid deiridh a sheiceáil i gcoinne an ualaigh innealtóireachta.

U Méid Cainéal agus Tiús Balla

Ceadaíonn an raon U80-U300 an chuid a mheaitseáil le hualaí tacaíochta éagsúla.

Is féidir U80-U120 a úsáid le haghaidh tacaí píopa éadrom, lúibíní trealaimh bheaga, comhpháirteanna suite agus struchtúir cheaptha teasa tánaisteacha.

Clúdaíonn U140-U200 go leor feidhmchlár tacaíochta príomhshrutha lasmuigh, lena n-áirítear struchtúir chúnta fótavoltach, bunáiteanna trealaimh agus suiteálacha cathrach.

Tá U220–U300 níos oiriúnaí do bhunáiteanna trealaimh níos troime, do struchtúir thacaíochta níos mó agus do thionscadail a dteastaíonn cumas rannáin níos mó uathu.

Le haghaidh tiús bhalla:

1.2–1.4 mm: lúibíní saothair éadroim, baill suite agus feidhmchláir tacaíochta neamhbhunscoile

1.5–2.0 mm: raon coiteann do struchtúir tacaíochta lasmuigh agus bunáiteanna trealaimh

2.2–3.0 mm: ualaí níos troime, tacaí móra, limistéir arda gaoithe/sneachta agus feidhmchláir óna dteastaíonn friotaíocht níos mó i gcoinne dífhoirmithe

Ba cheart an tiús deiridh a ríomh ón réise iarbhír, an modh nasctha agus an t-ualach feidhmeach.

Feidhmchláir

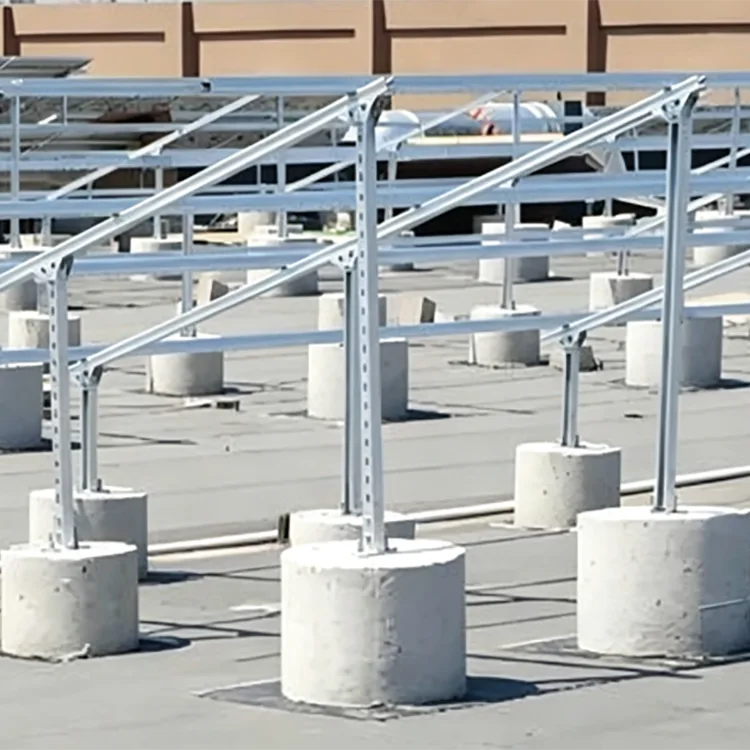

Struchtúir Fhótavoltach agus Cumhachta Gaoithe

Is féidir rannáin U ghalbhánuithe a úsáid le haghaidh bunanna trealaimh, baill a shocrú, struchtúir suite agus tacaíochtaí cúnta i suiteálacha fuinnimh in-athnuaite lasmuigh. I gcás ina bhfuil ceanglas dearaidh 25 bliana ag tionscadal, ba cheart an sciath since a roghnú de réir an nochta comhshaoil ​​iarbhír seachas an sciath céanna a shonrú do gach suíomh.

Limistéir Cósta agus Calafoirt

Luathaíonn spraeáil salainn agus taise leanúnach creimeadh ar chruach nochta. Is féidir próifílí ghalbhánuithe U-chruthach le sciath níos troime a úsáid le haghaidh tacaí trealaimh lasmuigh, bunanna leabaithe agus struchtúir shocraithe ina bhfuil céimseata an ailt oiriúnach.

Saoráidí Beostoic agus Talmhaíochta

Is féidir le córais aerála, píblínte, tacaí trealaimh agus struchtúir cheaptha teasa a bheith faoi lé atmaisféar ard-taise agus amóinia. Soláthraíonn cruach ghalbhánuithe cosaint creimeadh níos fearr ná cruach dubh gan chosaint sna coinníollacha seo.

Áiseanna Ceimiceacha agus Fuíolluisce

Is féidir le tacaí trealaimh, struchtúir feistiúcháin píopaí agus frámaí lasmuigh leas a bhaint as galbhánú te-tumtha áit a bhfuil an timpeallacht ag luí le cruach atá brataithe le since. I gcás nochtadh ceimiceach an-ionsaitheach, ba cheart an córas iomlán um chosaint creimeadh a shonrú de réir an mheáin cheimicigh.

Struchtúir Chathrach Amuigh

I measc na n-iarratas tá bunanna ráillí cosanta, tacaí a bhaineann le soilsiú, struchtúir socraithe trealaimh tráchta, frámaí tírdhreacha agus comhpháirteanna cruach lasmuigh eile.

Tacaíochtaí Monarcha Allamuigh

Is féidir é a úsáid le haghaidh píblínte nochta, tacaí trealaimh, struchtúir socraithe seachtracha agus tacaí fóntais timpeall gléasraí tionsclaíocha.

Dhá Ghnáthfheidhm Thionscadail

Páirc Tionscail an Chósta

Le haghaidh tionscadal tacaíochta trealaimh lasmuigh thart ar 2 km ón gcósta, roghnaíodh próifíl U Q355B atá brataithe le since le sciath since 220 μm le haghaidh tacaí trealaimh agus bunanna leabaithe. Sonraíodh an sciath níos troime mar gheall ar an nochtadh spraeála salann, agus baineadh úsáid as an cruach ard-neart don riachtanas ualaigh struchtúrach. Rinne próifíl U simpliú ar shuíomh an trealaimh agus ar naisc boltaithe freisin.

Uasghrádú Áis Beostoic

Bhí gá le baill tacaíochta atá frith-chreimeadh le haghaidh trealaimh agus píblínte i dtimpeallacht ard-taise le nochtadh amóinia ó áis mhórscála muc agus éanlaithe. Baineadh úsáid as rannóga U ghalbhánuithe Q235B le haghaidh na struchtúr tacaíochta agus na baill socraithe. Cheadaigh an próifíl oscailte suiteáil agus coigeartú áisiúil agus laghdaigh an dromchla ghalbhánuithe an gá atá le cóireáil creimeadh arís agus arís eile.

Sa chás nach U-Cainéal Galbhánaithe an Rogha is Fearr

Níor cheart go gcuirfí cainéal U in ionad gach cuid cruach eile go huathoibríoch.

Maidir le purlins dín, féadfaidh codanna C nó Z cumraíocht struchtúrach níos oiriúnaí a sholáthar.

Maidir le baill dhúnta struchtúracha ina bhfuil friotaíocht torsional, céimseata iata nó cuma tábhachtach, b'fhéidir go mbeadh codanna cearnógacha nó dronuilleogacha cuais níos fearr.

I gcás iarratais faoi dhíon tirim, is féidir le cainéal U fuar-fhoirmithe neamhbhrataithe a bheith níos eacnamaí mura bhfuil gá le cosaint creimeadh.

I gcás timpeallachtaí ceimiceacha atá an-ionsaitheach, ní fhéadfaidh galbhánú te-tumtha amháin an chosaint riachtanach a sholáthar. Ba cheart an meán ceimiceach, an tiúchan, an teocht agus an t-am nochta a athbhreithniú roimh roghnú ábhar.

U-Cainéal Galvanized vs Black U Channel

Is féidir leis an gcéimseata bunúsach U-alt fanacht mar an gcéanna, ach tá na coinníollacha iarratais difriúil.

Rialú Cáilíochta Roimh Seachadadh

Ba cheart go gclúdódh an t-iniúchadh an chuid cruach agus an caighdeán galbhánaithe araon.

Sula galbhánú, déantar próifíl U a sheiceáil le haghaidh toisí ailt, straightness, casadh, suíomh poll agus cruinneas gearrtha. Tá sé seo tábhachtach toisc nach ndéanann an sciath since fadhbanna tríthoiseach a cruthaíodh le linn foirmiú rolla a cheartú.

Tar éis galbhánú, déanann cigirí an dromchla a sheiceáil le haghaidh limistéir lom, tógáil since iomarcach, feannadh, scoilteadh agus lochtanna infheicthe eile. Is féidir tiús sciath since a thomhas de réir an mhodh iniúchta aontaithe.

Le haghaidh orduithe tionscadail, is féidir deimhnithe ábhar, taifid iniúchta tríthoiseach, torthaí iniúchta sciath since agus doiciméadú cáilíochta eile a sholáthar de réir riachtanais an cheannaitheora.

Próiseáil agus Déantúsaíocht Chustaim

Is féidir an cainéal U a sholáthar mar alt díreach caighdeánach nó a phróiseáil roimh ghalbhánú.

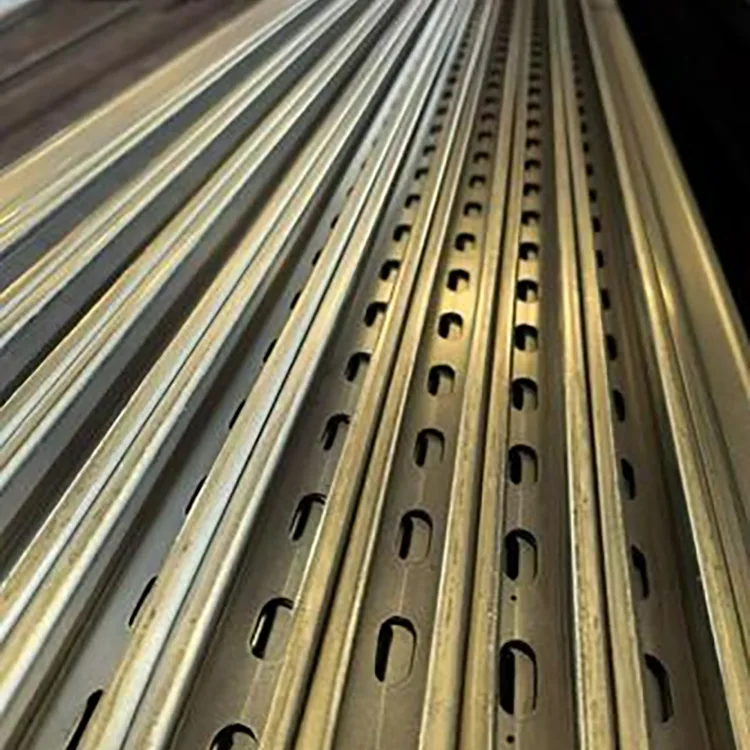

I measc na n-oibríochtaí saincheaptha tipiciúla tá gearradh fad seasta, polladh, gearradh cúinne, suíomh poll agus táirgeadh alt neamhchaighdeánach. Cuidíonn na hoibríochtaí seo a chríochnú roimh ghalbhánú a choinneáil ar na limistéir phróiseáilte atá faoi chosaint ag an sciath since deiridh.

I gcás tionscadal níos mó, ba cheart do cheannaitheoirí an líníocht alt a sholáthar mar aon leis an bpatrún poll, an fad is gá, an grád cruach, an tiús bhalla agus an timpeallacht creimeadh. Ligeann sé seo don mhonaróir an tsonraíocht chríochnaithe a lua seachas an t-amh U-alt amháin.

Seicliosta Soláthair

Sula ndéanann tú ordú, deimhnigh na pointí seo:

Méid na coda 1.U: U80–U300 nó toise a bhaineann go sonrach le tionscadal.

2.Steel grád: Q235B nó Q355B.

Tiús 3.Wall: bunaithe ar ualach struchtúrach agus réise.

Sciath 4.Zinc: 85 μm+, 120–180 μm nó 200–275 μm de réir nochta.

Patrún 5.Hole: trastomhas, spásáil agus seasamh má tá gá le réamhphunáil.

6.Length: fad seasta caighdeánach nó tionscadal-sonrach.

7. Caighdeán is infheidhme: sonraíocht an tionscadail reatha agus an caighdeán galbhánaithe riachtanach.

8.Doiciméid iniúchta: deimhniú ábhartha, cigireacht tríthoiseach agus tuarascáil sciath since nuair is gá.

Tá an fhaisnéis seo go leor chun an botún ceannaigh is coitianta a sheachaint: comparáid a dhéanamh idir ranna U ghalbhánuithe ach amháin de réir an phraghais in aghaidh an tonna agus neamhaird á dhéanamh ar ghrád cruach, tiús bhalla agus sciath since.

CCanna

C1: An féidir an taobh istigh den chainéal U a ghalbhánú?

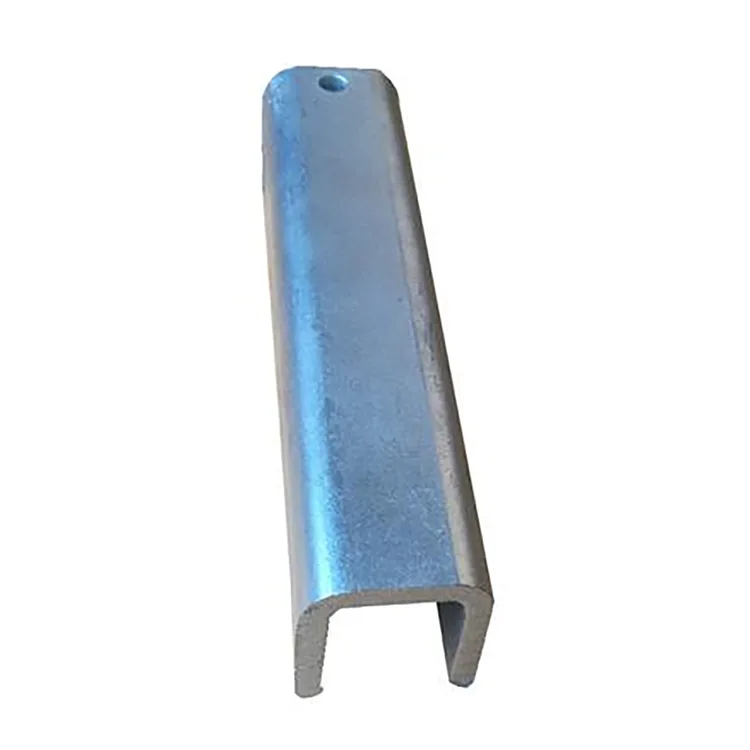

Tá. Déantar an táirge a fhoirmiú ar dtús agus ansin galbhánú te-tumtha, agus mar sin tá an chuid U-chruthach ghalbhánuithe mar phróifíl críochnaithe. Ba cheart an clúdach sciath iarbhír a fhíorú de réir na gceanglas iniúchta comhaontaithe.

C2: Cén fáth gur fearr foirmiú roimh ghalbhánú?

Seachnaíonn sé sciath since críochnaithe a fhoirmiú go meicniúil isteach sa chruth U deiridh. Is féidir oibríochtaí gearrtha, pollta agus foirmithe móra a chríochnú roimh ghalbhánú, agus an chóireáil cosanta creimeadh deiridh ina dhiaidh sin.

C3: An ndéanfaidh an táthú damáiste don sciath ghalbhánuithe?

Bíonn tionchar ag an teas táthú ar an sciath since timpeall weld. Tar éis an táthú, ba chóir an limistéar a ghlanadh agus a dheisiú le sciath cuí saibhir since.

C4: An féidir cainéal U a úsáid le haghaidh tionscadal fótavoltach 25 bliain?

Is féidir é a úsáid i gcás ina gcomhlíonann an t-alt agus an córas creimeadh riachtanais an tionscadail. I gcás suíomhanna cósta nó an-chreimneach, ba cheart breathnú ar bhratú since níos troime agus d’fhéadfadh córas cosanta breise a bheith ann.

C5: Cé acu is fearr le húsáid lasmuigh, Q235B nó Q355B?

Níl ceachtar den dá ghrád níos fearr go huilíoch. Tá Q235B oiriúnach do go leor struchtúr gnáth-ualach, agus roghnaítear Q355B nuair a bhíonn gá le neart struchtúrach níos airde. Ba cheart go leanfadh an grád an ríomh innealtóireachta.

C6: Cad é an difríocht idir cainéal U agus cainéal C?

Úsáidtear cainéal U go coitianta le haghaidh bunanna, socrú, suite agus struchtúir tacaíochta ina bhfuil a phróifíl oscailte áisiúil do naisc. Úsáidtear cainéal C níos coitianta mar fhráma struchtúrach nó alt purlin. Braitheann an rogha ceart ar an gcosán ualaigh agus ar an dearadh ceangail.

C7: An féidir méideanna cainéal U neamhchaighdeánach a mhonarú?

Tá. Is féidir toisí míre neamhchaighdeánacha, tiús bhalla, faid agus patrúin poll a phlé bunaithe ar líníochtaí agus ar riachtanais tionscadail.

C8: An bhfuil U-Cainéal galbhánaithe oiriúnach do cheantair chósta?

Sea, ar choinníoll go roghnaítear an sciath since agus an tsonraíocht struchtúrach don timpeallacht creimeadh iarbhír. Maidir le nochtadh láidir spraeála salainn, féadfar sciath níos troime amhail 200–275 μm a mheas in éineacht le ceanglais an tionscadail maidir le creimeadh-chosaint.
